概述
零序电流互感器用于检测电力系统故障接地时产生的零序电流,可与小电流接地选线装置或继电保护设备配合使用,实现监测及保护的功能。MG-LJ系列零序电流互感器是电缆型,有各种容量、变比,可适应于小电流接地选线装置、微机保护装置等设备。产品分整体式和开口式两类。采用ABS工程塑料外壳,树脂浇注成全密封,绝缘性能好,外形美观;具有灵敏度高、线性度好、运行可靠、安装方便等特点。

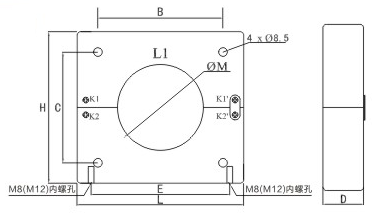

外形尺寸
注:其中孔径ΦM,长为L,高为H,厚度为D,地脚中心距为E,B、C为四孔间尺寸,Φ8.5为通孔,可做水平安装用。
订货须知
◆ 请说明互感器型号、内孔直径(mm);
◆ 请说明一次电流、二次电流(或电流比);
◆ 请说明二次负荷容量或负载阻抗;
◆ 请说明准确限值系数、准确级(若有)。
